Case Studies inżynierii odwrotnej

Nie prezentujemy pojedynczych zdjęć bez kontekstu. Poniżej przedstawiamy rzeczywiste wyzwania techniczne: od stanu wejściowego, przez proces skanowania 3D i modelowania CAD, po gotowy detal funkcjonalny.

📷 5 zdjęć (Skan / CAD / Druk)

Motoryzacja klasyczna • Inżynieria CAD

Datsun 240Z/280Z – Osłona kolumny kierowniczej

Problem klienta: Oryginalna obudowa z tworzywa popękała ze starości, a newralgiczne wewnętrzne zatrzaski i gniazda śrub zostały wyłamane. Część jest całkowicie niedostępna jako fabryczny oryginał.

Stan wejściowy: Połamany, zdeformowany detal z brakującymi ubytkami

Dlaczego nie suwmiarka: Złożone krzywizny ergonomiczne i pochylenia ścianek

Zakres prac: Skan 3D 360°, odbudowa CAD, symetryzacja bryły, druk 3D

Materiał / Technologia: Tworzywo ASA (odporność UV i temp. do 95°C)

Rezultat: Wygenerowano plik STEP z zachowaniem precyzyjnego pasowania do kolumny kierownicy oraz wydrukowano część w technologii FDM z czarnego tworzywa ASA.

Masz podobny detal? Wyceń go

📷 2 zdjęcia

Karoseria & Nadwozie

Datsun 240Z – Przedni grill i kratki wentylacyjne

Problem klienta: Konieczność odtworzenia geometrii pasa przedniego po uszkodzeniach blacharskich oraz przygotowanie modelu referencyjnego pod wykonanie nowej partii.

Stan wejściowy: Wielkogabarytowy, asymetrycznie odkształcony element

Dlaczego nie suwmiarka: Promienie krzywizny pasa przedniego i rozstaw mocowań

Zakres prac: Skan optyczny z markerami, symetryzacja CAD, pliki STEP

Dostarczone pliki: Model STEP AP214, siatka STL wysokiej gęstości

Rezultat: Pełna symetria lewej i prawej strony nadwozia w modelu cyfrowym, dokładne dopasowanie otworów pod oryginalne punkty montażowe pasa przedniego.

Masz podobny detal? Wyceń go

📷 6 zdjęć

Mechanizmy & Klamki

Datsun – Zespół klamki i mechanizmu zamka

Problem klienta: Wytarte krzywki i wyrobione gniazda osi powodowały zacinanie się klamki oraz luzy uniemożliwiające precyzyjne ryglowanie drzwi.

Stan wejściowy: Zużyty odlew ciśnieniowy ze znalu z luzami na osiach

Dlaczego nie suwmiarka: Nieliniowe krzywki sterujące cięgnami zamka

Zakres prac: Mikrometryczny skan 3D, korekta zużycia w CAD, model pod CNC

Docelowe wykonanie: Frezowanie CNC z aluminium + prototypy z PA-CF

Rezultat: Skompensowano luzy eksploatacyjne, przygotowano model CAD STEP z naddatkami pod obróbkę skrawaniem oraz zweryfikowano kinematykę ruchu na wydruku testowym.

Masz podobny detal? Wyceń go

📷 2 zdjęcia

Karoseria & Nadwozie

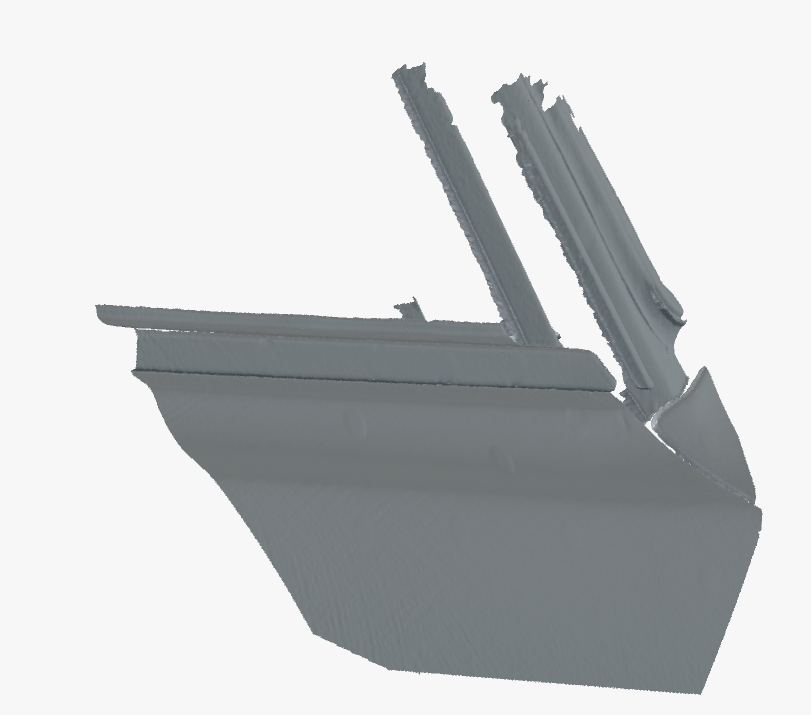

Datsun – Podstawa mocowania lusterka bocznego

Problem klienta: Uniwersalne zamienniki lusterek nie przylegały szczelnie do poszycia drzwi, powodując drgania i ryzyko porysowania lakieru.

Stan wejściowy: Skan poszycia drzwi oraz oryginalnej zniszczonej stopki

Kluczowe wyzwanie: Precyzyjne dopasowanie powierzchni swobodnej do promienia drzwi

Zakres prac: Modelowanie powierzchniowe NURBS klasy A w CAD

Materiał: Tworzywo techniczne odporne na warunki atmosferyczne

Rezultat: Pełne przyleganie uszczelki do krzywizny blachy drzwi, stabilny montaż lusterka bez drgań podczas jazdy.

Masz podobny detal? Wyceń go

📷 3 zdjęcia

Wnętrze pojazdu

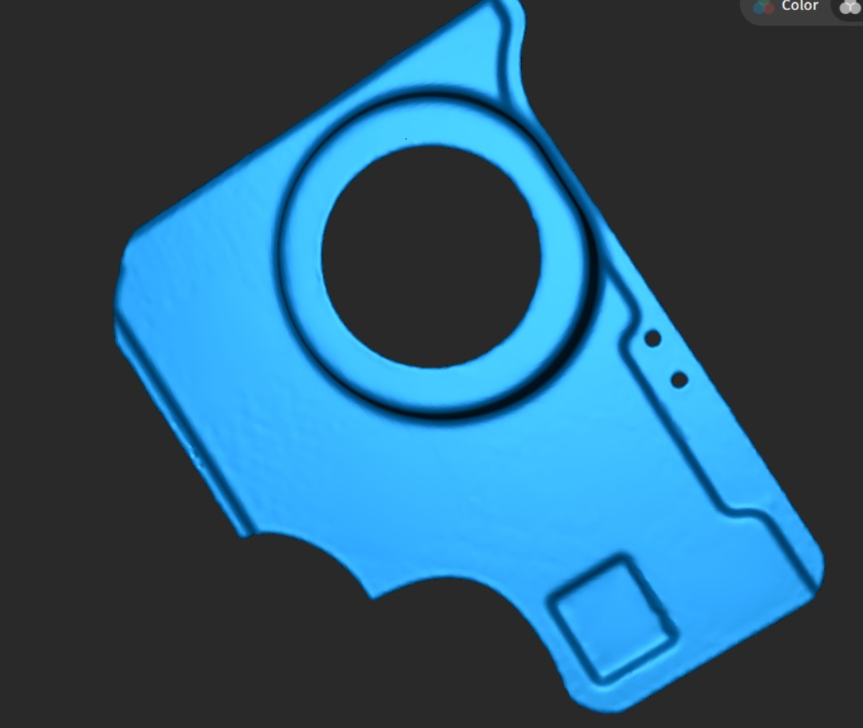

Datsun – Boczek drzwi i punkty kotwienia tapicerki

Problem klienta: Wypaczenie oryginalnych płyt tapicerskich i zerwanie gniazd spinek montażowych uniemożliwiające spasowanie wnętrza.

Stan wejściowy: Zdeformowana tektura tapicerska i stalowy szkielet drzwi

Zakres prac: Digitalizacja rozstawu otworów w blasze i obrysu tapicerki

Dostarczone pliki: Geometria 2D DXF pod laser / CNC oraz model bryłowy spinek

Rezultat: Precyzyjne wycięcie nowych formatek z wodoodpornego materiału

Masz podobny detal? Wyceń go

📷 5 zdjęć

Wnętrze pojazdu • Druk precyzyjny

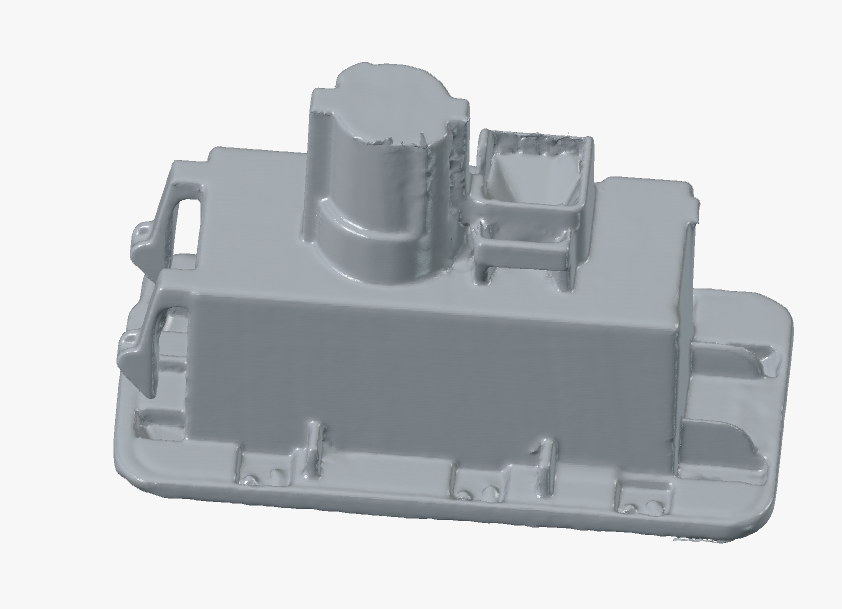

Datsun – Przyciski konsoli, zaślepki i pokrywy

Problem klienta: Połamane mikro-zatrzaski w przyciskach deski rozdzielczej oraz brakujące zaślepki śrub montażowych psujące estetykę odrestaurowanego kokpitu.

Stan wejściowy: Drobne elementy z mikro-ubytkami o wymiarach 10–50 mm

Zakres prac: Skanowanie z dokładnością 0,025 mm, rekonstrukcja zatrzasków w CAD

Wykonanie: Precyzyjny druk 3D z warstwą 0,08 mm z tworzywa technicznego

Rezultat: Sprężyste, pewne zatrzaskiwanie w gniazdach konsoli

Masz podobny detal? Wyceń go
